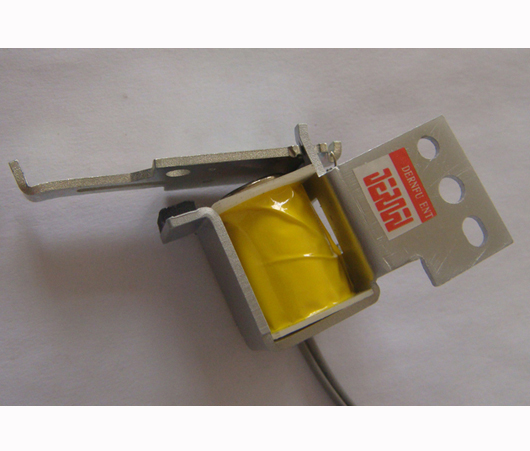

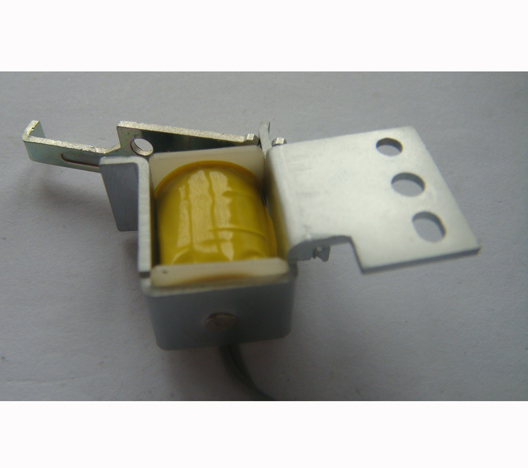

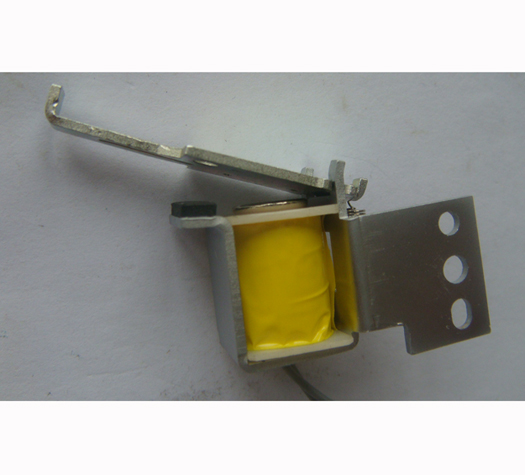

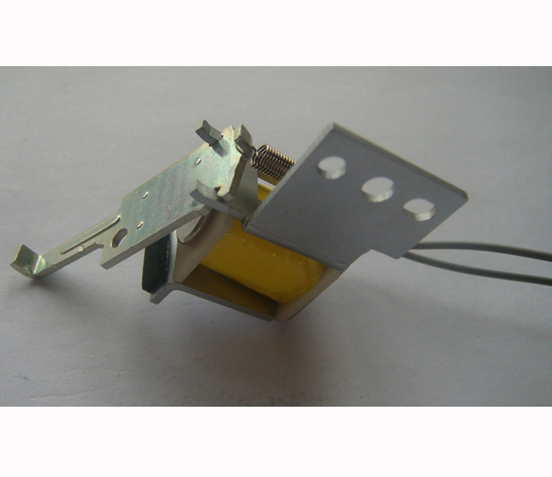

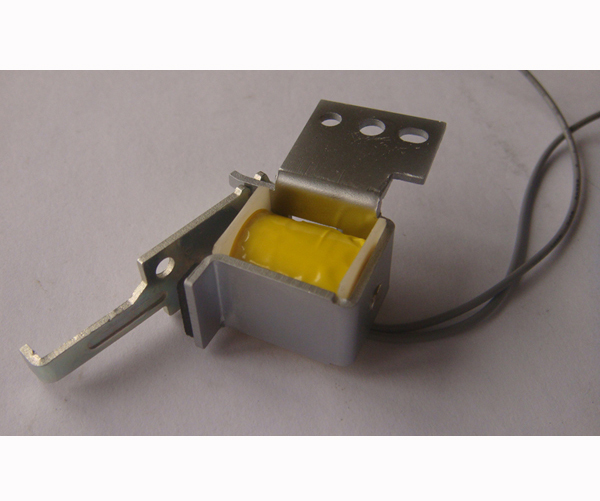

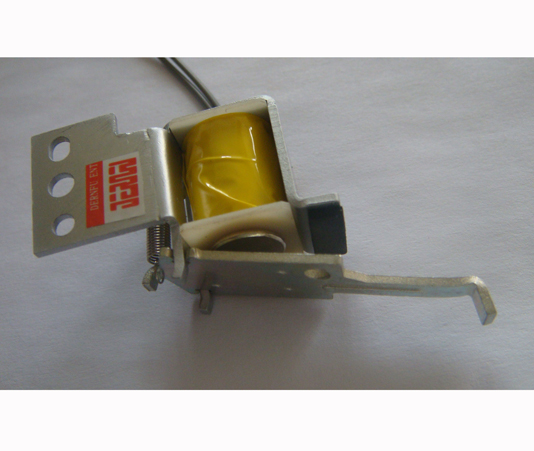

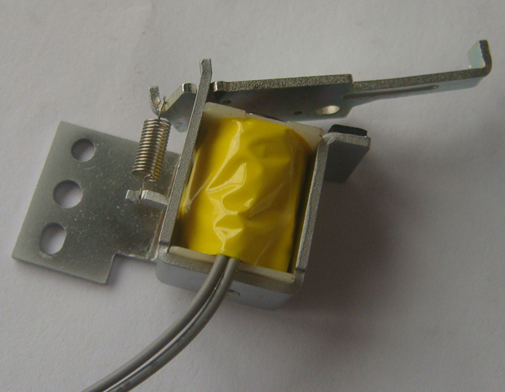

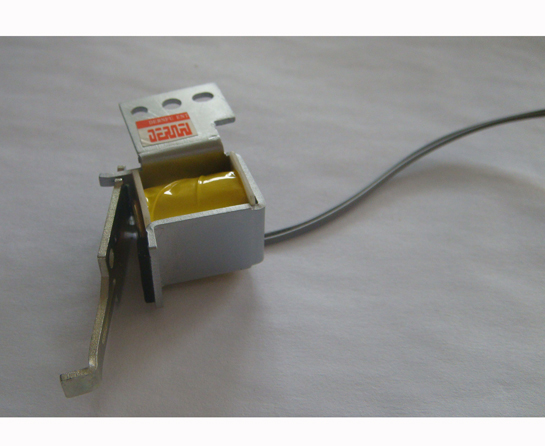

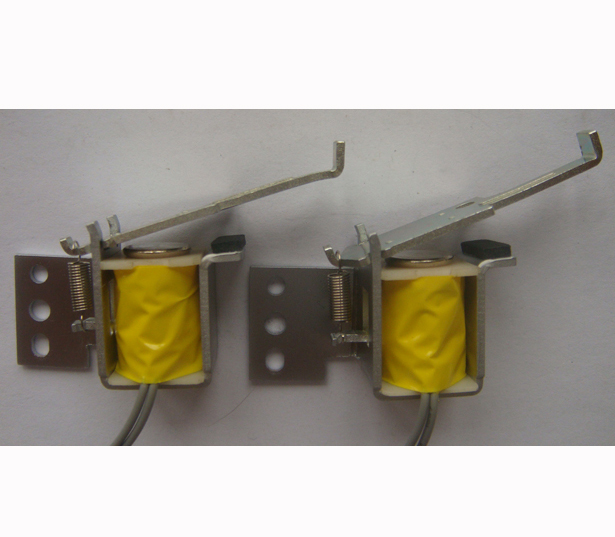

| No. |
项目 |
FXSZ图面要求 |
| 1.1 |
使用环境 |
5～35℃,15～85％RH |
| 1.2 |
保存环境 |
通常：0～35℃,15～85％RH（不能结露） |
| 48小时：-20～55℃,5～95％RH（不能结露） |
| 1.3 |
额定电压 |
DC 24V |
| 1.4 |
额定电流 |
0.25 A |
| 1.5 |
额定功率 |
6 W |
| 1.6 |
使用电压范围 |
DC 22.5 V～DC 25.5 V |
| 1.7 |
直流阻抗 |
96Ω±10％ |
| 1.8 |
使用DUTY值 |
11.76％（ON 0.2S , OFF 1.5S) |
| 1.9 |
绝缘等级 |
E种 |
| 1.10 |
绝缘阻抗 |
coil与外壳之间100MΩ以上（ DC500V) |
| 1.11 |
耐电压 |
coil与外壳之间AC1000V 1分钟。漏电流小于1mA |
| 1.12 |
温度上升 |
1、额定电压DC24V,温度饱和后 COIL温升在65K以下（阻抗法测试） |
| 1.13 |
|
2、额定电压DC24V,温度饱和后 COIL表面温度在170℃以下,无冒烟、着火现象 |
| 1.14 |
寿命 |
通电电压DC25.5V,ON 0.2S、OFF 1.5S运行60万回后要满足吸引力，反弹力、耐电压和引线强度要求。（做试验之前的试验方法要先得到FX的承认 |
| 1.15 |
引线强度 |
导线引出的方向1KG静力负荷 1分钟无异常 |
| 1.16 |
耐湿性 |
周围温度40±2℃、相对湿度90～95％的环境放置48小时，取出后1～2小时内测试要满足吸引力，反弹力、耐电压要求。 |
| 1.17 |
耐寒性 |
在-25±3℃的环境里放置72小时后取出，在1～2小时之内测试吸要满足引力，反弹力、耐电压要求。（如有水滴要擦去） |
| 1.17 |
保存耐热性 |
80±3℃恒温放置16小时后取出，在1～2小时内测试要满足引力，反弹力、耐电压要求。 |
| 1.19 |
残留电磁 |
通电停止后可动板能立即复位 |
| 1.20 |
吸引力 |

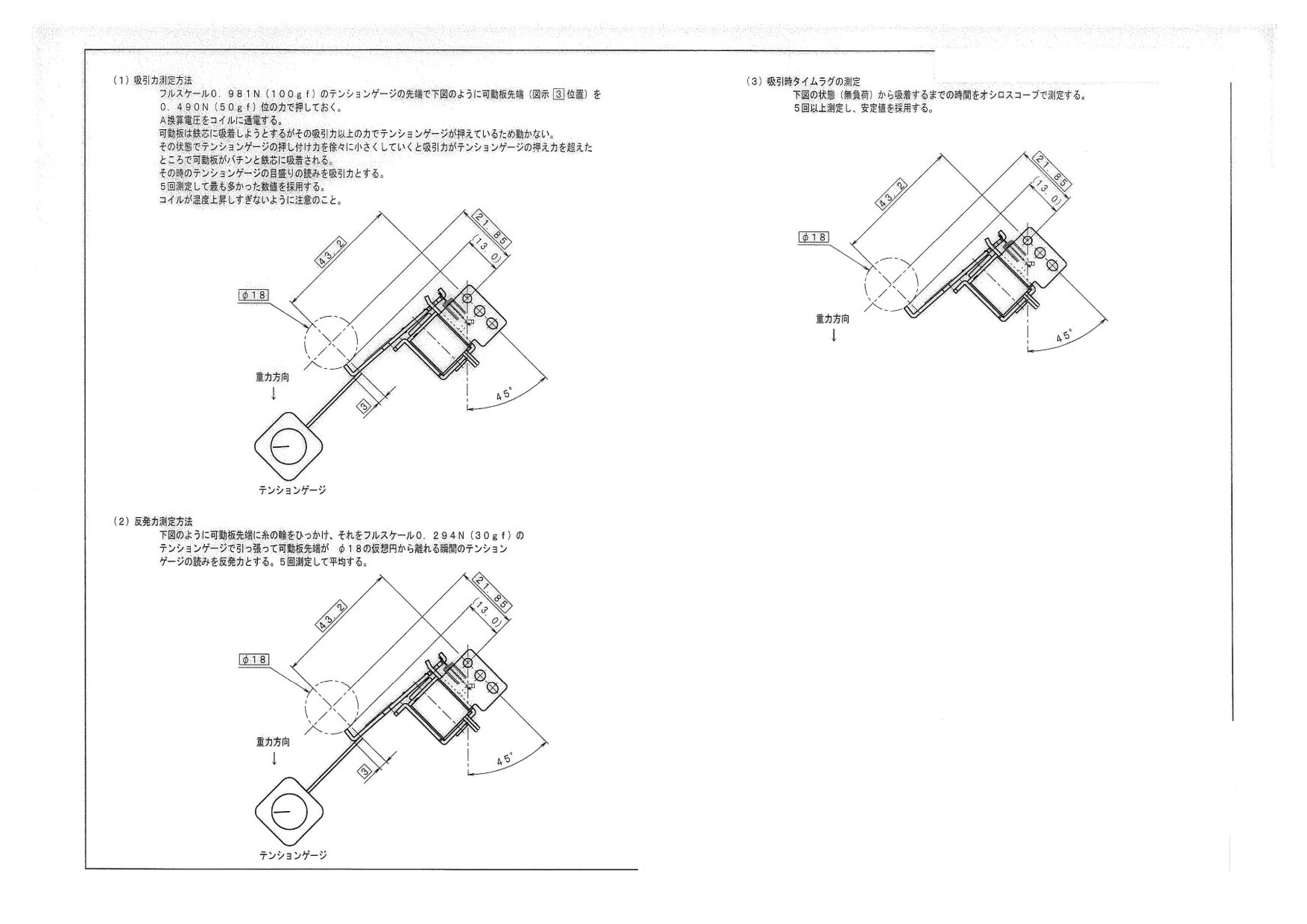

如图1 测试方法，结果大于0.19N |
| 1.21 |
反弹力 |
如图1 测试方法，结果大于0.11N |
| 1.22 |
材料要求 |

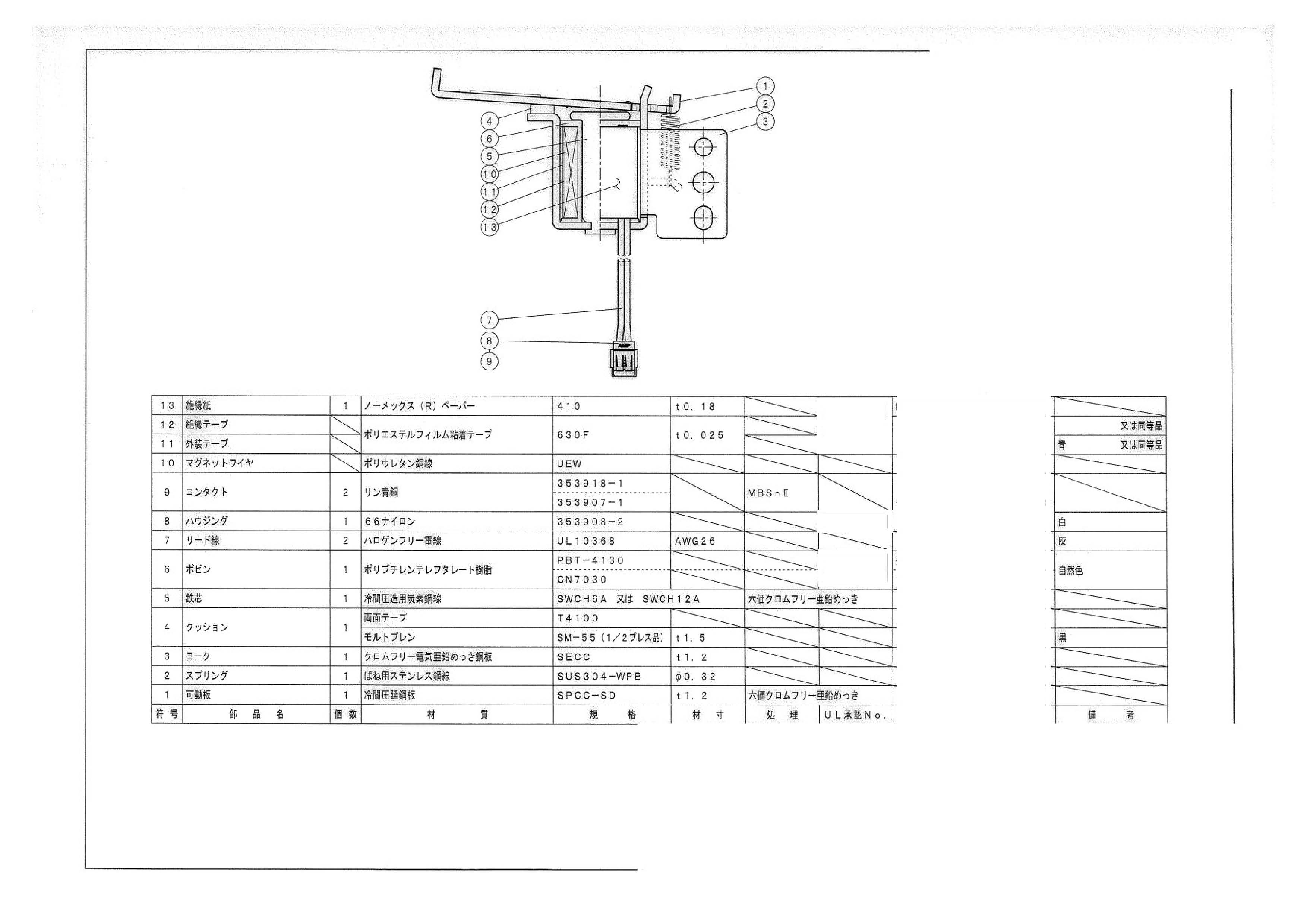

如图2 |
| 2 |
寸法 |

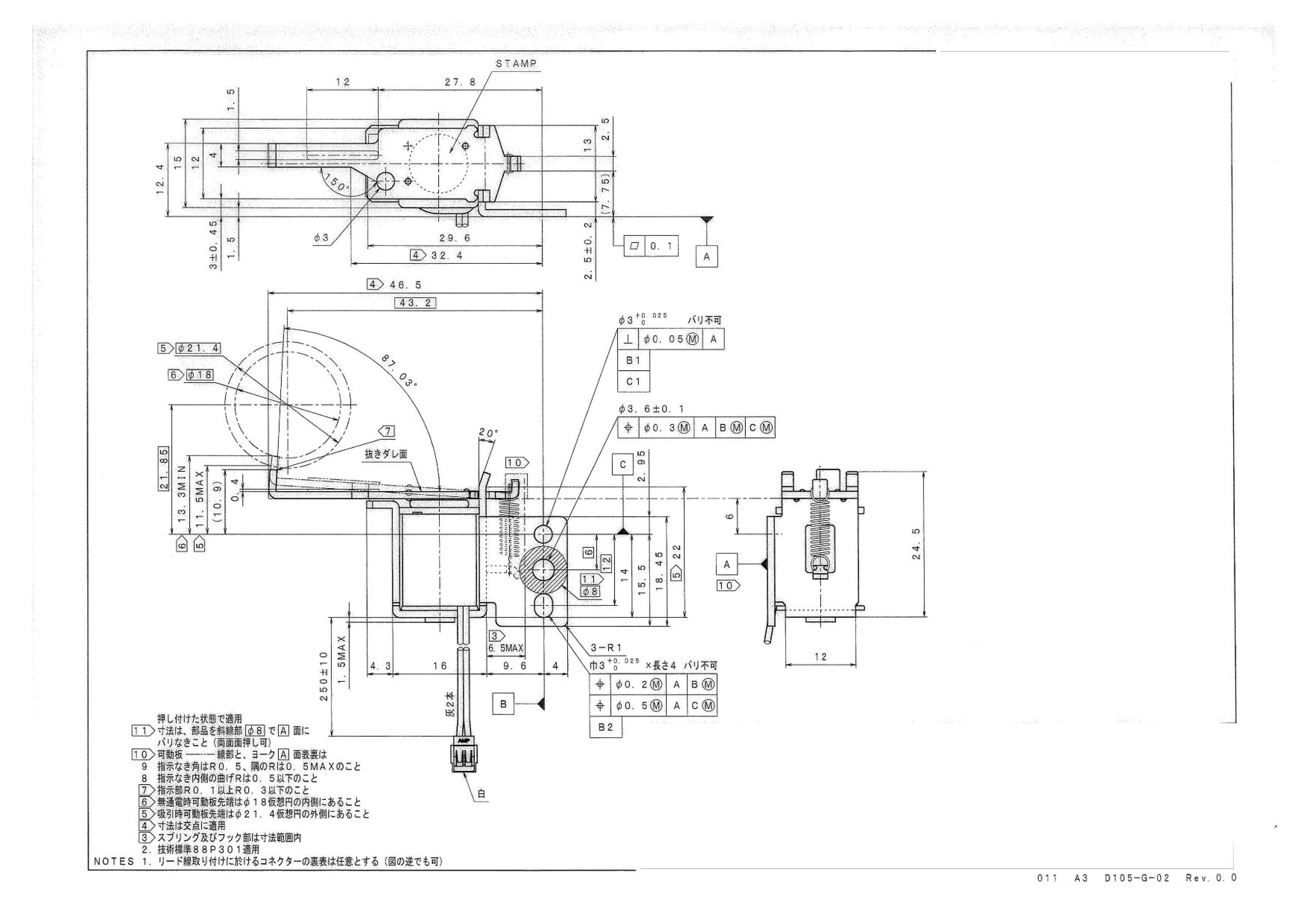

如图3 |
| 3.1 |
制造元 |
制造公司UL部品認定认可和CSA认可 |
| 3.2 |
制品 |
为了使最终制品满足安全要求在単体部品的范围不能有不满足的项目。UL478, CSA C22.2 No220 , VDE0805, IEC950 |
| 3.3 |
文件 |
以安全认可机构的要求事项为基准，用认可的标识进行标示标记 |
